Etikettendruck ERP Integration: Variable 2D-Codes automatisiert und fehlerfrei erzeugen

Eine Etikettendruck ERP Integration verbindet Produkt- und Auftragsdaten direkt mit der industriellen Kennzeichnung. Statt Artikelnummern, Chargen, Seriennummern oder Datumsangaben manuell in eine Etikettenvorlage einzutragen, übernimmt die Kennzeichnungslösung die benötigten Informationen automatisiert aus ERP, MES, WMS oder anderen führenden Systemen. Gerade bei variablen 2D-Codes kann das Fehler reduzieren, Prozesse beschleunigen und die Rückverfolgbarkeit verbessern.

Mit QR-Code, DataMatrix, GS1-Standards und digitalen Produktinformationen steigen jedoch auch die Anforderungen an die Datenkette. Entscheidend ist nicht mehr nur, ob ein Drucker ein Etikett ausgeben kann. Die richtigen Daten müssen zur richtigen Zeit, im richtigen Format, auf dem richtigen Produkt landen.

Inhaltsverzeichnis

• Warum Etikettendruck und ERP zusammengehören
• Wie eine Etikettendruck ERP Integration funktioniert
• Welche variablen Daten automatisiert werden können
• Warum manuelle Kennzeichnung zum Risiko wird
• ERP, MES, WMS und Etikettensoftware richtig verbinden
• Warum zentrale Etikettenvorlagen wichtig sind
• Variable 2D-Codes automatisiert erzeugen
• Druck und Daten automatisch kontrollieren
• Praxis-Check für die ERP-Integration
• Häufige Fragen zur Etikettendruck ERP Integration

Warum Etikettendruck und ERP zusammengehören

In vielen Unternehmen liegen die für ein Etikett benötigten Informationen bereits digital vor. Artikelnummer, Produktbezeichnung, Kundenauftrag, Charge, Seriennummer oder Produktionsdatum befinden sich beispielsweise im ERP-System. Weitere Daten können aus MES, WMS, Datenbanken oder Qualitätssystemen stammen.

Werden diese Informationen anschließend erneut von einem Mitarbeiter in die Etikettensoftware eingegeben, entsteht ein unnötiger Medienbruch.

Typische Folgen können sein:

• Zahlendreher bei Artikel- oder Chargennummern,
• falsche Etikettenvorlagen,
• veraltete Produktinformationen,
• falsch zugeordnete Seriennummern,
• abweichende Datumsformate,
• fehlerhafte Barcode- oder 2D-Code-Inhalte und
• zusätzlicher Kontroll- und Korrekturaufwand.

Eine Etikettendruck ERP Integration setzt deshalb möglichst früh in der Datenkette an: Bereits vorhandene Daten werden übernommen, anstatt sie ein zweites Mal manuell zu erfassen.

Wie eine Etikettendruck ERP Integration funktioniert

Der konkrete technische Aufbau hängt von der vorhandenen IT- und Produktionslandschaft ab. Das Grundprinzip lässt sich jedoch vereinfacht darstellen:

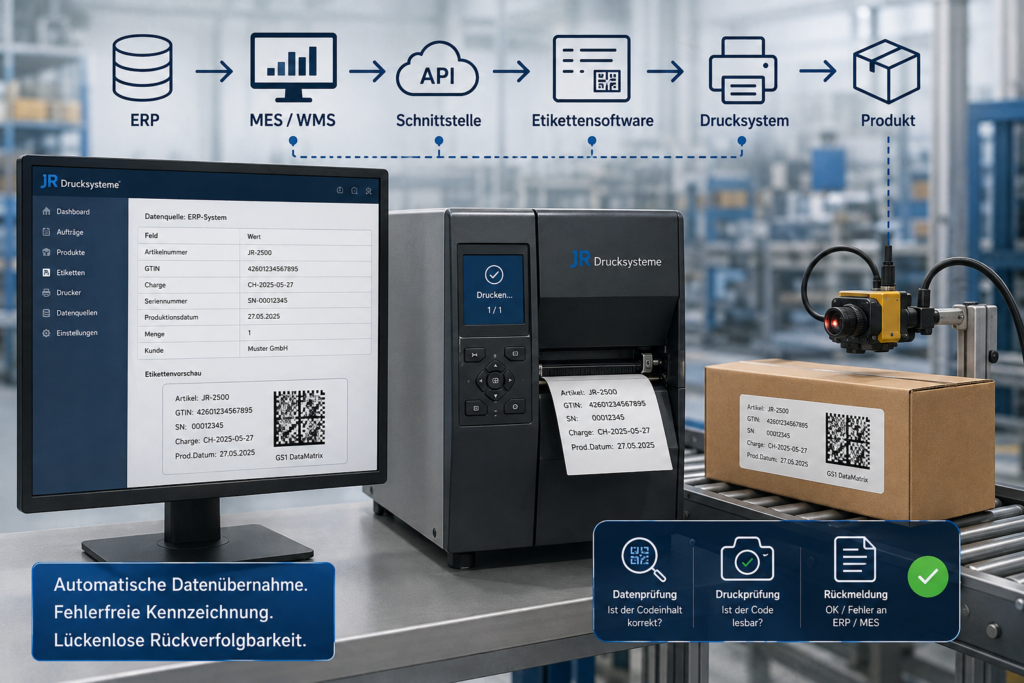

ERP / MES / WMS → Schnittstelle → Kennzeichnungssoftware → Etikettenvorlage → Druckauftrag → Drucksystem → Produkt

Optional können weitere Prozessschritte hinzukommen:

ERP → Kennzeichnungssoftware → Drucker → Etikett → Kamera/Scanner → Verifikation → Rückmeldung an Produktionssystem

Damit entsteht aus einem isolierten Druckvorgang ein kontrollierter Kennzeichnungsprozess.

Beispiel aus der Produktion

Ein Fertigungsauftrag wird im ERP-System freigegeben. Darin sind unter anderem Artikelnummer, Produktvariante und Auftragsmenge hinterlegt. Das MES ergänzt Produktionsdaten wie Charge oder Linie. Eine Seriennummer wird für jedes Produkt individuell erzeugt.

Die Kennzeichnungssoftware übernimmt diese Informationen automatisch, wählt anhand definierter Regeln die passende Vorlage aus und erzeugt daraus beispielsweise einen GS1 DataMatrix-Code.

Der Bediener muss die einzelnen Daten nicht erneut eingeben.

Welche variablen Daten automatisiert werden können

Der Nutzen einer Integration steigt insbesondere dann, wenn sich Inhalte von Produkt zu Produkt oder Auftrag zu Auftrag ändern.

Typische variable Daten sind:

• Artikelnummer
• GTIN
• Charge beziehungsweise Losnummer
• Seriennummer
• Produktionsdatum
• Mindesthaltbarkeits- oder Verfallsdatum
• Kunden- und Auftragsnummer
• Produktionsstandort
• Produktionslinie
• Gewicht oder Menge
• länderspezifische Informationen
• sprachabhängige Texte
• QR-Code- oder DataMatrix-Inhalte

Die Etikettendruck ERP Integration muss dabei nicht bedeuten, dass sämtliche Informationen ausschließlich aus dem ERP stammen. Häufig werden Daten aus mehreren Quellen zusammengeführt.

Das ERP kann beispielsweise Stammdaten liefern, während das MES Produktionsdaten ergänzt und die Kennzeichnungssoftware eine fortlaufende Seriennummer erzeugt.

Warum manuelle Kennzeichnung zum Risiko wird

Manuelle Etikettierung ist nicht automatisch schlecht. Bei kleinen Stückzahlen und wenigen variablen Informationen kann sie vollkommen ausreichend sein.

Problematisch wird sie, wenn die Komplexität steigt.

Ein Mitarbeiter muss beispielsweise:

1. den richtigen Auftrag auswählen,
2. die passende Etikettenvorlage öffnen,
3. Artikel- und Chargendaten übertragen,
4. eine Seriennummer eingeben oder erzeugen,
5. den Drucker auswählen und
6. prüfen, ob das fertige Etikett zum Produkt passt.

Jeder zusätzliche manuelle Schritt bietet eine weitere Möglichkeit für Fehler.

Besonders kritisch wird dies bei serialisierten Produkten. Wird eine Seriennummer doppelt verwendet oder dem falschen Produkt zugeordnet, reicht es nicht aus, lediglich ein neues Etikett zu drucken. Der Fehler kann die gesamte Rückverfolgbarkeit betreffen.

Automatisierung verfolgt deshalb nicht nur das Ziel, schneller zu drucken. Sie soll vor allem manuelle Entscheidungen an Stellen reduzieren, an denen bereits eindeutige digitale Informationen vorhanden sind.

ERP, MES, WMS und Etikettensoftware richtig verbinden

Eine funktionierende Etikettendruck ERP Integration beginnt mit einer klaren Systemarchitektur. Vor der technischen Umsetzung sollte feststehen, welches System für welche Daten verantwortlich ist.

ERP – Stammdaten und Geschäftsprozesse

Das ERP ist häufig die führende Quelle für Artikelstammdaten, Kundeninformationen, Aufträge und Materialdaten.

MES – Informationen aus der Produktion

Ein Manufacturing Execution System kann beispielsweise Produktionsauftrag, Maschine, Linie, Zeitstempel oder weitere Fertigungsinformationen bereitstellen.

WMS – Lager- und Logistikdaten

Im Warehouse Management System können Informationen zu Lagerplätzen, Versandeinheiten, Paletten oder logistischen Prozessen entstehen.

Kennzeichnungssoftware – Daten in druckbare Inhalte übersetzen

Die Kennzeichnungssoftware verbindet die Datenquellen mit dem physischen Druckprozess. Sie kann unter anderem:

• Etikettenvorlagen verwalten,
• Datenfelder zuordnen,
• Barcodes und 2D-Codes erzeugen,
• Geschäftsregeln anwenden,
• Drucker ansteuern und
• Druckprozesse protokollieren.

Welche Schnittstellen sinnvoll sind, hängt von den eingesetzten Systemen ab. Möglich sind beispielsweise APIs, Webservices, Datenbankverbindungen, Dateischnittstellen oder herstellerspezifische Integrationen.

Die technische Schnittstelle ist allerdings nur ein Teil des Projekts. Mindestens genauso wichtig ist eine eindeutige Definition der Datenverantwortung.

Warum zentrale Etikettenvorlagen wichtig sind

Automatisierte Datenübertragung hilft wenig, wenn auf verschiedenen Rechnern unterschiedliche Versionen derselben Etikettenvorlage verwendet werden.

Deshalb gehört zu einer professionellen Integration auch ein kontrolliertes Vorlagenmanagement.

Statt für jede Produktvariante eine eigene Datei anzulegen, können intelligente Vorlagen mit variablen Feldern arbeiten. Inhalte ändern sich anhand der übergebenen Daten und definierten Regeln.

Das kann beispielsweise bedeuten:

• Sprache automatisch nach Zielland auswählen,
• bestimmte Symbole abhängig vom Produkt anzeigen,
• QR- oder DataMatrix-Code dynamisch erzeugen,
• Etikettenlayout anhand der Produktgruppe wählen,
• Kundenvorgaben automatisch berücksichtigen.

Je nach eingesetzter Lösung können außerdem Freigaben, Benutzerrechte und Versionierungen zentral verwaltet werden.

Dadurch wird aus einer Sammlung einzelner Etikettendateien ein kontrolliertes Kennzeichnungssystem.

Variable 2D-Codes automatisiert erzeugen

Mit der zunehmenden Nutzung von QR-Code, DataMatrix und GS1-konformen 2D-Codes gewinnt die automatisierte Datenbereitstellung zusätzlich an Bedeutung.

Ein klassischer EAN-13 enthält im Wesentlichen eine GTIN. Ein 2D-Code kann dagegen – abhängig von Standard und Anwendung – mehrere variable Informationen kombinieren.

Ein GS1 DataMatrix kann beispielsweise Daten wie:

• GTIN,
• Charge,
• Verfallsdatum und
• Seriennummer

strukturiert transportieren.

Die einzelnen Werte müssen dafür korrekt zusammengesetzt und mit den passenden GS1 Application Identifiern codiert werden.

Bei GS1 Digital Link können wiederum standardisierte Produktidentifikatoren in einer webfähigen URI-Struktur abgebildet werden.

Je komplexer der Dateninhalt wird, desto weniger sinnvoll ist es, Codes manuell zu erzeugen oder Inhalte per Copy-and-paste einzutragen.

Eine Etikettendruck ERP Integration kann dafür sorgen, dass die benötigten Daten automatisch übernommen und nach festgelegten Regeln in den jeweiligen 2D-Code überführt werden.

Welche Unterschiede zwischen den Codearten bestehen, erklären wir im Beitrag QR-Code oder DataMatrix? Welcher 2D-Code für welche industrielle Kennzeichnung geeignet ist.

Druck und Daten automatisch kontrollieren

Automatisierung endet idealerweise nicht beim Druckbefehl.

Denn ein korrekt erzeugter Datensatz garantiert noch nicht, dass der Code auf dem fertigen Produkt tatsächlich zuverlässig lesbar ist.

Mögliche Fehler sind beispielsweise:

• zu geringer Kontrast,
• verschmierter Druck,
• beschädigte Module eines 2D-Codes,
• falsche Etikettenposition,
• fehlendes Etikett,
• falscher Codeinhalt oder
• Zuordnung zum falschen Produkt.

Je nach Anwendung können Scanner oder kamerabasierte Prüfsysteme deshalb direkt in die Produktionslinie integriert werden.

Ein möglicher Ablauf lautet:

Daten erzeugen → Etikett drucken → Etikett applizieren → Code lesen → Inhalt prüfen → Ergebnis dokumentieren

Bei einem Fehler kann das System beispielsweise eine Meldung ausgeben, ein Produkt ausschleusen oder den Prozess stoppen.

Damit wird aus dem reinen Etikettendruck ein geschlossener Qualitätsprozess.

Wann lohnt sich eine Etikettendruck ERP Integration?

Nicht jeder Druckarbeitsplatz benötigt eine umfassende Systemintegration. Besonders interessant wird sie jedoch, wenn mehrere der folgenden Punkte zutreffen:

• hohe Anzahl an Druckaufträgen,
• viele Produktvarianten,
• häufig wechselnde variable Daten,
• mehrere Produktionslinien oder Standorte,
• Serialisierung,
• hohe Anforderungen an Rückverfolgbarkeit,
• GS1-konforme Kennzeichnung,
• viele manuelle Eingaben im aktuellen Prozess,
• wiederkehrende Etikettierfehler oder
• hoher Dokumentationsbedarf.

Besonders aussagekräftig ist eine einfache Frage: Wie viele Informationen, die ein Mitarbeiter heute manuell in den Kennzeichnungsprozess eingibt, existieren bereits in einem anderen IT-System?

Je größer dieser Anteil ist, desto interessanter wird eine automatisierte Datenübernahme.

Praxis-Check: Ist Ihr Etikettendruck bereit für die ERP-Integration?

Mit diesen Fragen können Unternehmen ihren aktuellen Prozess schnell einschätzen:

1. Sind die benötigten Etikettendaten bereits digital vorhanden?
2. Ist für jedes Datenfeld definiert, welches System die führende Quelle ist?
3. Werden Daten heute noch manuell oder per Copy-and-paste übertragen?
4. Gibt es zentrale und freigegebene Etikettenvorlagen?
5. Können variable QR- und DataMatrix-Codes automatisch erzeugt werden?
6. Können vorhandene Drucksysteme zentral angesteuert werden?
7. Wird nach dem Druck geprüft, ob der Code tatsächlich lesbar ist?
8. Kann nachvollzogen werden, welches Etikett wann und für welchen Auftrag gedruckt wurde?

Mehrere negative Antworten sind kein Grund, sofort die komplette Infrastruktur auszutauschen. Sie zeigen vielmehr, an welchen Stellen ein Integrationsprojekt den größten Nutzen bringen kann.

Etikettendruck ERP Integration als Grundlage für zukünftige Kennzeichnung

Die Anforderungen an industrielle Kennzeichnung entwickeln sich weiter. Variable 2D-Codes, Serialisierung, digitale Produktinformationen und der Digitale Produktpass erhöhen die Bedeutung zuverlässiger Datenflüsse.

Gleichzeitig sollte eine Integration nicht unnötig kompliziert aufgebaut werden. Ziel ist ein Prozess, bei dem Daten möglichst nur einmal gepflegt und anschließend kontrolliert weiterverwendet werden.

Auch die internationale Standardisierung spielt dabei eine wichtige Rolle. Die GS1-Informationen zu 2D-Barcodes zeigen, wie sich die Anforderungen an standardisierte maschinenlesbare Produktdaten weiterentwickeln.

Für Unternehmen lautet die entscheidende Frage deshalb nicht nur: Welchen Drucker benötigen wir?

Sondern vielmehr: Wie schaffen wir einen zuverlässigen Datenfluss vom führenden System bis zur Kennzeichnung auf dem Produkt?

Häufige Fragen zur Etikettendruck ERP Integration

Was ist eine Etikettendruck ERP Integration?

Bei einer Etikettendruck ERP Integration werden Daten aus dem ERP-System automatisiert für die Erstellung und den Druck von Etiketten bereitgestellt. Dadurch müssen vorhandene Produkt-, Auftrags- oder Chargendaten nicht erneut manuell eingegeben werden.

Welche Daten können aus dem ERP auf ein Etikett übertragen werden?

Je nach System können beispielsweise Artikelnummern, GTINs, Produktbezeichnungen, Chargen, Auftragsnummern, Datumsangaben, Kundeninformationen oder weitere variable Daten übernommen werden. Zusätzliche Informationen können auch aus MES, WMS oder anderen Datenquellen stammen.

Kann das ERP direkt QR-Codes und DataMatrix-Codes erzeugen?

Das hängt von der jeweiligen Systemarchitektur ab. Häufig liefert das ERP die benötigten Daten, während eine spezialisierte Kennzeichnungssoftware daraus den Barcode oder 2D-Code erzeugt und den Druckprozess steuert.

Warum ist die ERP-Integration bei Serialisierung besonders wichtig?

Bei serialisierten Produkten muss jede Kennung eindeutig erzeugt und dem richtigen Produkt zugeordnet werden. Automatisierte Prozesse können helfen, doppelte Seriennummern, Übertragungsfehler und falsche Zuordnungen zu vermeiden.

Muss für eine ERP-Integration die gesamte Drucktechnik ersetzt werden?

Nicht zwingend. Ob vorhandene Drucker weiterverwendet werden können, hängt von Schnittstellen, Druckanforderungen, Datenvolumen und der eingesetzten Software ab. Deshalb sollte vor einer Investition zunächst die bestehende Infrastruktur geprüft werden.

Kann eine Kamera den Etikettendruck automatisch kontrollieren?

Ja. Je nach Anwendung können Scanner oder industrielle Vision-Systeme prüfen, ob ein Code vorhanden, lesbar und inhaltlich korrekt ist. Solche Prüfungen lassen sich in automatisierte Produktions- und Kennzeichnungsprozesse integrieren.

Vom ERP bis zum fehlerfreien Etikett

Eine Etikettendruck ERP Integration verbindet Daten, Software und Drucktechnik zu einem durchgängigen Prozess. Sie reduziert unnötige manuelle Dateneingaben und schafft die Grundlage dafür, variable Kennzeichnungen auch bei steigender Komplexität zuverlässig zu erzeugen.

JR-Drucksysteme unterstützt Sie bei der Analyse Ihrer bestehenden Kennzeichnungsprozesse und bei der Integration von Etikettensoftware, Datenquellen, Drucksystemen und automatisierter Qualitätskontrolle.
